※ 參數表中所標注的尺寸存在一定的誤差和公差，請?jiān)谠O(shè)計時一并考慮。
※ 破斷拉力值及推薦使用荷重為參考值，會因使用狀況及環境的不同而改變。需要進行拉力測試獲取具體結果的請另行提出，我們需要收取相關的測試費用。
※ 極少數情況下，我司可能對現有產品模具或設計式樣進行更改，這些更改會及時公布在我們的網站上，請關注。
※ 產品照片均為實物拍攝，但可能因規格不同，式樣存在一定的差異。
※ 任何人在未經書面授權的情況下使用和轉載本站內容，本公司有權追究其法律責任。

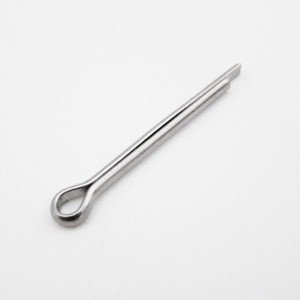

開口銷
- 產品編號：608
- 規格尺寸：0.6mm-12mm
- 材質標準：SUS304/SUS316
- 產品標簽：
- 產品簡介：不銹鋼開口銷，用于固定軸銷

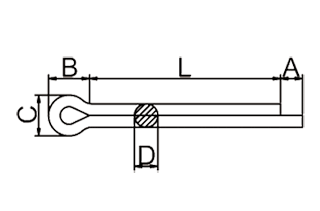

參數詳情
| Size | ΦD(max) | C(max) | B | A(max) | L |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 0.6 | 0.5 | 1 | 2 | 1.6 | 4-12 |
| 0.8 | 0.7 | 1.4 | 2.4 | 1.6 | 5-16 |
| 1 | 0.9 | 1.8 | 3 | 1.6 | 6-20 |
| 1.2 | 1 | 2 | 3 | 2.5 | 8-26 |
| 1.6 | 1.4 | 2.8 | 3.2 | 2.5 | 8-32 |
| 2 | 1.8 | 3.6 | 4 | 2.5 | 12-50 |
| 2.5 | 2.3 | 4.6 | 5 | 2.5 | 12-50 |
| 3.2 | 2.9 | 5.8 | 6.4 | 3.2 | 14-65 |
| 4 | 3.7 | 7.4 | 8 | 4 | 18-80 |
| 5 | 4.6 | 9.2 | 10 | 4 | 22-100 |
| 6.3 | 5.9 | 11.8 | 12.6 | 4 | 30-120 |
| 8 | 7.5 | 15 | 16 | 4 | 40-160 |
| 10 | 9.5 | 19 | 20 | 6.3 | 45-200 |
| 12 | 11.4 | 24.8 | 26 | 6.3 | 70-200 |
